eFuse应对云应用过流保护的挑战

当前位置:首页 > 新闻中心
eFuse应对云应用过流保护的挑战
时间:2023-04-14 19:02 点击次数:

如今,新的复杂业务模型正采用基于云的平台,通过省去内部数据中心,以提高效率,减少资本支出(CAPEX)和运营支出(OPEX)。采用云存储和基于云的服务代表一个真正的大趋势,近几年不仅在大型企业越来越流行,而且在中小型企业(SMB)中所占比例也显著增加。除了少数企业出于性能、可靠性或网络和数据安全原因而需要保留内部数据中心,大多数企业将持续这趋势。



云存储市场规模将以23.7%的复合年增长率(CAGR)增长,预计到2022年将达到889.1亿美元。据估计,数据中心和基于云的存储消耗当今总发电量的3%,随着对云存储和数据中心的需求以如此快的速度增长,预计能源需求在短期内将显著增加。由于能源使用对环境的影响和节省数百万美元运营成本的潜力,数据中心设计人员面临挑战,要通过采用先进的配电和管理方案来提高能效,同时保持或减小外形。在这领域,即使提高最小百分比的能效,也相当于节省大量宝贵的能源和成本。



一个重要的目标是降低电源使用效率(PUE)比率。 为实现这一目标,需要技术来获得更高的能效、准确性和可靠性。 这与配电系统(PDU)、母线槽、不间断电源(UPS)以及保护它们的电路。

由于数据中心和基于云的系统的功率密度不断提高,对过流保护的要求比以往任何时候都更具挑战性,并且已成为所有保护考虑因素中最关键的因素之一。对更高的准确性、可靠性、安全性(例如满足IEC 62368标准)和具有先进诊断的快速响应的需求正越来越普遍。传统保险丝由于响应迟缓、缺乏诊断或故障报告不能满足这些要求。



将电子保险丝(eFuse)与同等传统保险丝例如熔融熔断器和聚合物正温系数(PPTC)可复位保险丝的规格和性能进行比较表明,eFuse具有非常低的响应时间和浪涌电流控制,在发生短路时大大减小电流尖峰。





Melting Fuse:熔断熔丝

PTC:正温系数

DC Supply:直流电源

Spike in Current:电流尖峰


图1.eFuse对比传统保险丝



由于这些原因和近年新技术的出现,在可行的情况下,设计人员试图将传统的保险丝替换为热插拔控制器和外部FET,或者替换为eFuse。eFuse含集成控制器的功率MOSFET和许多内置保护功能包括过压、过流对电池短路和热保护以及诊断功能如电源自检(power good)、电流监测和故障/启用。另一方面,热插拔控制器使用外部FET而不是集成的FET,且通常用于较高电流应用。

Pass-transistor + Control circuit:导通管 + 控制电路

Current Monitor:电流监测

Load diagnostics:负载诊断

Load Control:负载控制

FAULT ENABLE:故障启用

Overvoltage Protection:过压保护

Immunity to power supply glitches/drift:不受电源故障/漂移的影响

Short to Battery Protection:对电池短路保护

Overcurrent & thermal Protection:过流及过热保护

Intimate thermal monitoring & unconditional safety:密切热监控和无条件安全

Short to Ground Protection:对地短路保护

Reverse Current Protection:反向电流保护

Polarity reversal protection:极性反转保护

Reverse bleed prevention:避免反流

Reverse Current Protection:反向电流保护


图2. eFuse的功能



两种技术的主要区别在于eFuse能够实时跟踪内置MOSFET芯片温度和电流,并能迅速采取纠正措施。 尽管如此,热插拔控制器能通过放大主MOSFET来提高电流,在超过100A的高电流应用中仍会流行。 而eFuse的持续电流承受能力从1A到50A(取决于导通Rds(on)、封装和边界条件),有望在服务器和云存储应用中普及。



Hot Swap Controller :热插拔控制器

总是在安全工作区(SOA)运行

实时热反馈

可通过并联 eFuses 提高电流能力

节省占板空间

性价比高

难以保证 SOA

先进的特性和诊断

通过使用不同的 FET提高电流能力

严格的容限电流

价格更高

图3.eFuse和热插拔控制器



eFuse现在被应用于各种云应用中,包括用作存储设备的企业硬盘驱动器(HDD)和固态硬盘(SSD)、存储系统中的背板保护、服务器和热插拔风扇。每一应用都提出了不同的挑战。在驱动电感和电容负载时产生的电应力、热插拔和短路产生的应力,使得难以保证在安全工作区(SOA)运行,并且在满足严格的能效要求的同时实现功能安全。一些关键应用和相关挑战如下:


12V Main supply:12 V主电源

Internet Connectivity:互联网联接

Data Management:数据管理

Colocation Inter Connectivity:托管间联接

Storage Management:存储管理

Main Fuse:主保险丝

Aux eFuse: 辅助eFuse  Fans:风扇



Server Racks:服务器机架

Storage Racks:存储机架

Backplane:背板

Fast Switch:快速开关

Storage System (NAS):存储系统 (网络附加存储NAS)

Blade Server Electronics:刀片服务器电子



图4. eFuse用于云应用



  1. 适用于所有应用的快速、准确的过流保护:传统方案如熔断保险丝和PPTC的耐受性非常差,响应时间和跳闸时间从几百毫秒到几秒不等,具体取决于短路事件的类型。 同时,大多数eFuse都基于编程的电流极限值在几微秒(<5µs)内响应短路事件,并将电流保持在编程值,直到芯片温度超过热关断阈值为止。



  1. 热插拔风扇和存储系统:由于与这些应用相关的电机或输出电容较大,在启动过程中可能会出现很大的涌流。然而,在输出端采用可控制和可编程转换率的eFuse有助于减少大浪涌电流,从而保护系统。特别是对于风扇来说,有和没有eFuse的运行对浪涌电流有很大的影响。有eFuse,浪涌电流大大降低,从而保护下游电路。



  1. 对电源的过压保护:由于电源故障或连接到过流保护输入的DC-DC转换器故障,所有下游电路都可能承受过压应力,这些电路的耐压可能没那么高。 有利的是,eFuse内置过压保护功能,可将器件的输出钳位到一定的安全电压水平,即使输入电压远高于工作电压。 因此保护了下游电路免受过压应力的影响。 在许多情况下,受保护的电路耐受非常低的过电压应力。 因此,过压保护不仅要可靠,还要非常快。 对于eFuse,检测和激活内部钳位的时间约<5µs。



能达半导体开发出从3V到12V的多种eFuse,支持从1A到50A的连续电流。 最新的器件是12V  20V  eFuse系列RS31311、RS31312、RS31385用于需要过流、过热、过压和浪涌电流保护的应用,并能通过通用输入输出(GPIO)报告故障及禁用输出。在不断减小整体设计尺寸的压力下,DFN10(2mm x 2mm)DFN10(3mm x 3mm)DFN10(3mm x5mm)和DFN10(4mm x 4mm) DFN10(5mm x 5mm)封装有助于应对挑战和支援紧凑的布板。


E-Fuse
Votlage   Current
Package(mm*mm)
5V/5A E-fuseRS31210A/B 3X3
12V/5A E-fuseRS31310A/B3X3
3V3/5V/4A EfuseRS31211/2A/B/C/D2X2
12V/4A EfuseRS31311/7A/B/C2X2
12V/15A E-fuseRS313123X5
12V/15A E-fuseRS31313/4/7A/B4X4
12V50A Efuse without PMBUS+ScaleableRS313855X5
12V50A Efuse with PMBUS + ScaleableRS313805X7
12V50A Efuse with PMBUSRS313154X5

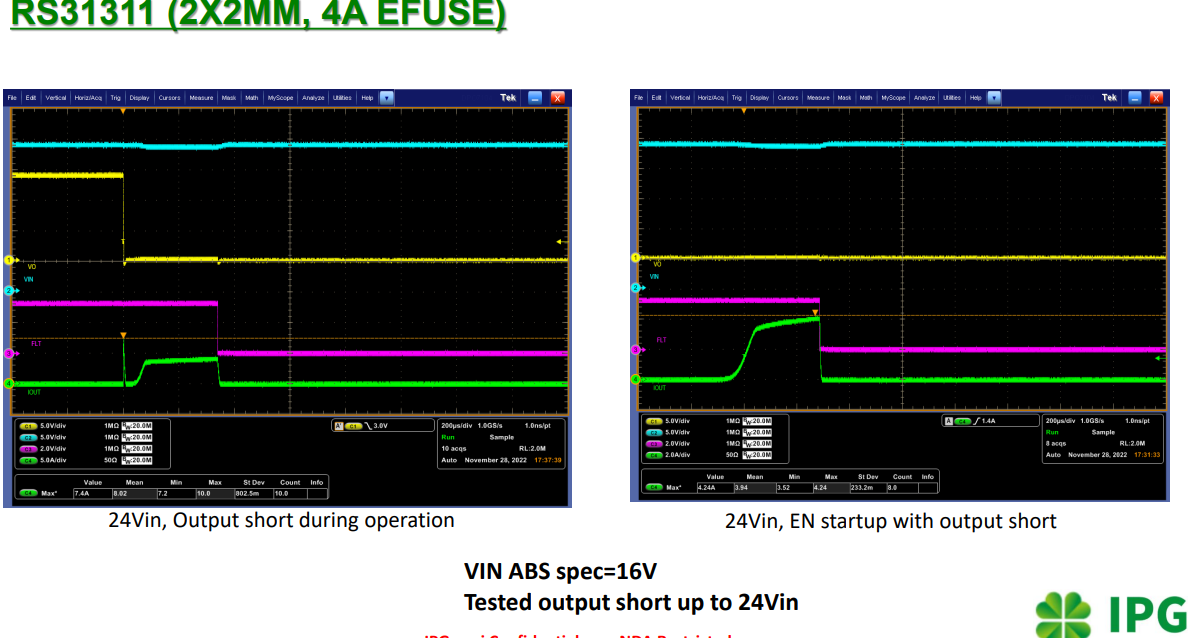

RS31311 (2X2MM, 4A EFUSE)

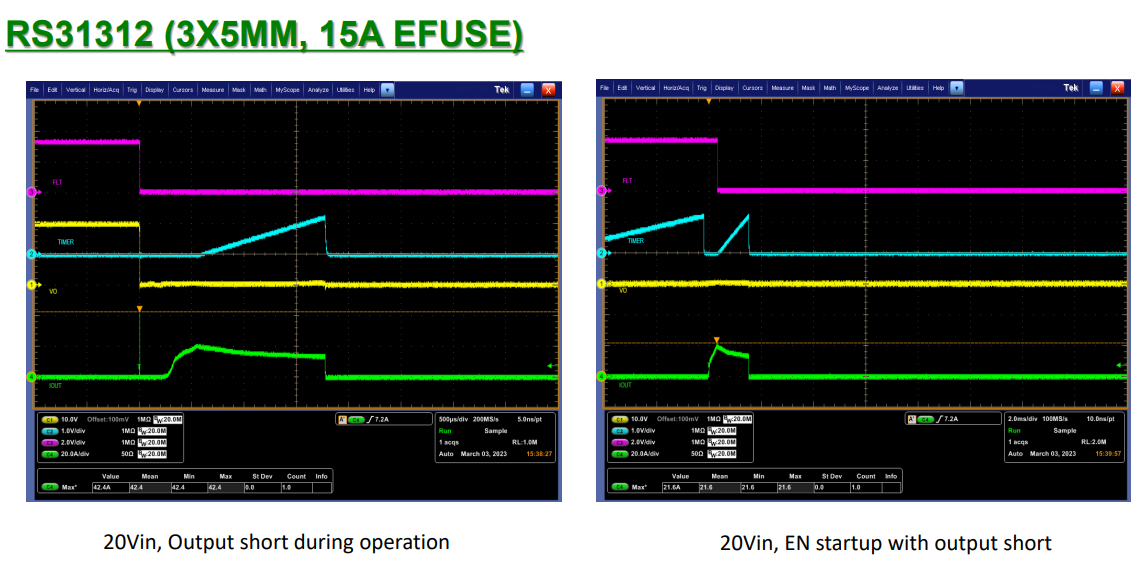

RS31312 (3X5MM, 15A EFUSE)

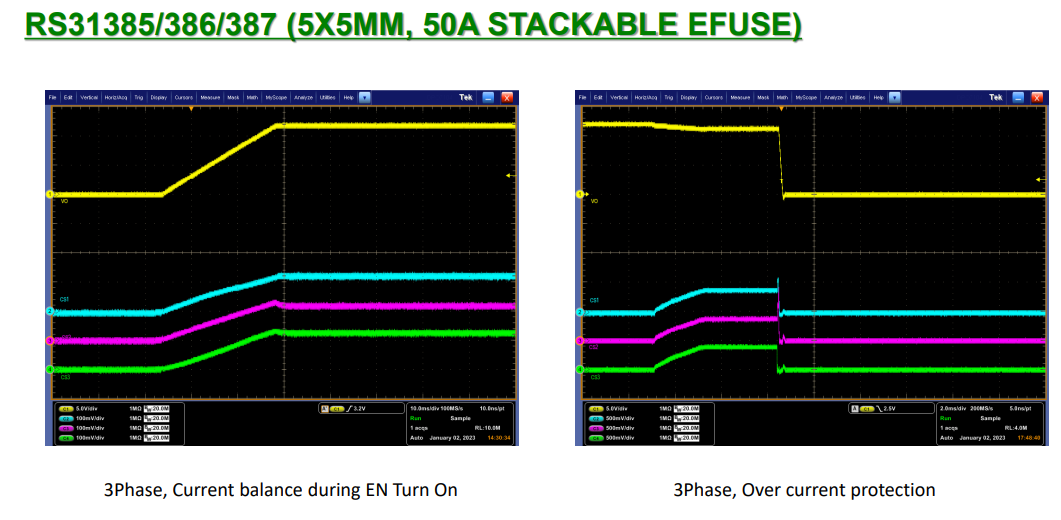

RS31385/386/387 (5X5MM, 50A STACKABLE EFUSE)



• EN ON/OFF • VIN ON/OFF

• Over current protection

• Over temperature protection

• Output short during operation or before startup

• Over voltage protection

• Power MOSFET Rdson

• Prebias Startup

• IMON accuracy

• Transient load during startup and normal operation

• SOA curve • High Vin test (above ABS VIN spec)

• Other functions and spec



总结


由于提高电源使用效率(PUE)比率日增的压力和愿望,数据中心和云服务器的功率密度不断增加,以及安全标准的推行,对过流保护器件的负荷在改变并变得更加复杂。eFuse具备高精度、快速响应时间、高可靠性、故障报告能力和诊断特性,有助于解决云应用、工业、汽车和电信设备过流保护的挑战。
