士模微推出 CM2249 CM2248 国产高精度 16Bit SAR型ADC
时间:2024-10-21 13:54 点击次数:

CM2249  CM2248是北京士模微推出的 16 位、16/8 通道,高性能SAR型ADC,采样率为分别为2个1MSPS-16通道,800KSPS-8通道. 欢迎广大客户咨询,可提供免费样品验证。谢谢!


CM2249  16通道DAS,内置16位、双极性输入、双路同步采样ADC 兼容AD7616

CM2248 8 通道 DAS,采用 16 位、800 kSPS 双极性输入、同步采样 ADC 兼容AD7606B


广泛应用于

• 数据采集系统

• 电力线监控和保护系统

• 多轴定位系统

• 多相电机系统

• 仪表和控制系统

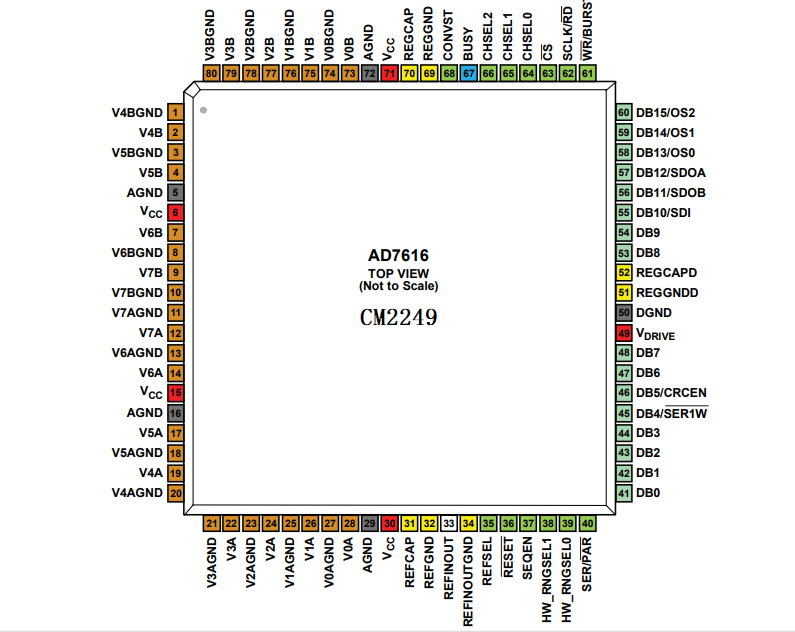

CM2249 兼容 AD7616 是一款16 位、16 通道同步采样模拟数据采集系统(DAS)。各通道均内置模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16 位 SAR ADC,内置了灵活的数字滤波器、2.5V 基准电压源、基准电压缓冲以及高速串行和并行接口。

CM2249 采用 5V 单电源供电,可以处理 ±10V 、 ±5V 和±2.5V 真双极性输入信号,同时两个ADC核均能以高达 1MSPS 的吞吐速率采样。在各种采样频率工作下,输入钳位保护电路可以承受高达 ±19.5V 的电压。

CM2249 的模拟输入阻抗均为 1MΩ。它采用单电源工作方式,具有片内滤波和高输入阻抗,因此无需驱动运算放大器和外部双极性电源。CM2249 兼容串行外设接口(SPI/QSPI/DSP/MICROWIRE)。


CM2248 兼容 AD7606 是一款 16 位、8 通道同步采样模拟数据采集系统(DAS)。各通道均内置模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16 位 SAR ADC,内置了灵活的数字滤波器、2.5V 基准电压源、基准电压缓冲以及高速串行和并行接口。

CM2248 采用 5V 单电源供电,可以处理 ±10V和 ±5V 真双极性输入信号,同时所有通道均能以高达200kSPS 的吞吐速率采样。在各种采样频率工作下,输入钳位保护电路可以承受高达 ±18.5V 的电压。

CM2248 的模拟输入阻抗均为 1MΩ。它采用单电源工作方式,具有片内滤波和高输入阻抗,因此无需驱动运算放大器和外部双极性电源。
